洁净层流罩设计规范

洁净层流罩设计规范
洁净层流罩是洁净室中用于实现局部高洁净度环境的装置，洁净层流罩主要通过均匀的层流气流来控制室内颗粒物的浓度。本规范旨在规范洁净层流罩的设计，确保其在洁净室中的有效应用。

洁净层流罩设计原则
满足洁净度要求：层流罩的设计应确保其所在区域的洁净度达到设计标准。
气流均匀性：层流罩产生的气流应均匀，风速应稳定，以维持洁净室内的洁净度。
易维护性：设计应便于层流罩的安装、操作和维护。
经济合理性：在满足洁净度要求的前提下，考虑成本效益，优化设计。

洁净层流罩设计参数
洁净度级别：根据洁净室的要求，确定层流罩的洁净度级别。
气流速度：根据洁净度级别和洁净室的具体情况，确定层流罩的气流速度。
层流罩尺寸：根据洁净区域的大小和形状，设计层流罩的尺寸。
安装高度：层流罩的安装高度应确保其下方区域的气流均匀。

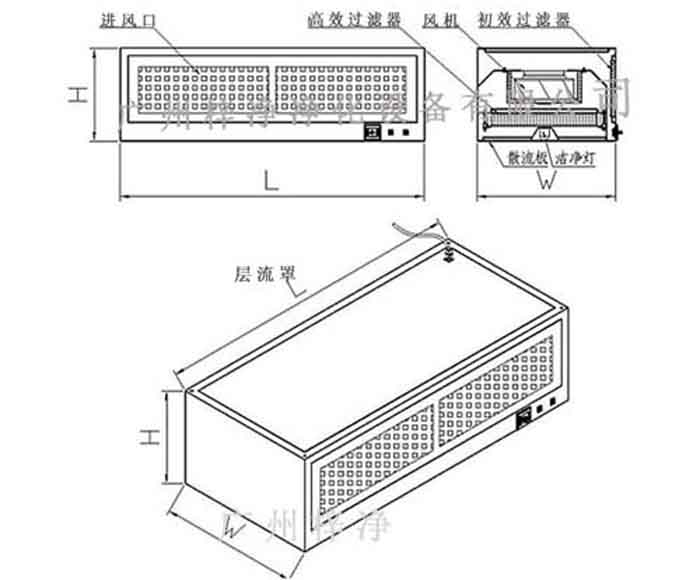

洁净层流罩结构设计
壳体材料：洁净层流罩壳体应选用不导静电、易清洁、耐腐蚀的材料，如不锈钢、铝等。
风道设计：层流罩风道应设计合理，确保气流均匀分布。
过滤单元：层流罩过滤单元应选用高效空气过滤器，且应符合洁净度要求。
出风分布：层流罩出风口设计应均匀，以实现气流均匀性。

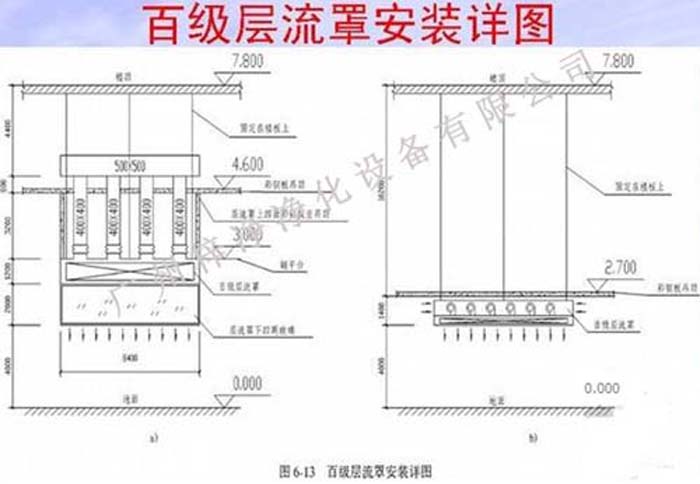

洁净层流罩安装与调试
安装位置：层流罩的安装位置应符合设计要求，确保气流覆盖到所需区域。
水平安装：层流罩应水平安装，以防止气流偏斜。
调试：安装完成后，应对层流罩进行调试，确保其气流速度和分布符合设计要求。

洁净层流罩维护与保养
定期检查：定期检查层流罩的运行状态，包括气流速度、过滤器性能等。
清洁保养：定期清洁层流罩的壳体和风道，防止灰尘积聚。
更换过滤器：根据过滤器的工作寿命和积尘情况，定期更换过滤器。

洁净层流罩安全与环保
材料安全：层流罩所用材料应符合安全和环保标准。
节能环保：在设计时考虑节能因素，降低能耗。
