百级洁净棚和百级层流罩的设计原则

百级洁净棚和百级层流罩的设计原则
在高科技制造和科研领域，百级洁净棚和百级层流罩是确保环境洁净度达到极高标准的关键设施。以下是基于百级洁净棚和百级层流罩的设计原则，旨在为设计师和工程师提供指导。

一、百级洁净棚的设计原则
合理规划布局：洁净棚的设计应充分考虑生产工艺流程，确保人员流动、物料输送等路径顺畅，减少交叉污染的风险。
百级洁净棚顶部满布FFU：百级洁净棚与土建式或装配式百级洁净室相比，投资少，见效快，安装简便，运行费用低。
气流组织：百级洁净棚的核心是保证垂直单向气流，设计时应确保气流从棚顶均匀向下流动，风速控制在0.45m/s左右。
高效过滤器：选用符合ISO14644-1标准的HEPA高效过滤器，确保空气中的微粒数低于100个/立方英尺（0.1μm粒径）。
密封性能：洁净棚的围护结构应具有良好的密封性，减少外界空气的侵入，避免气流短路。

温湿度控制：根据洁净度要求，控制洁净棚内的温湿度，通常温湿度控制在18-26℃和40-60%之间。

照明设计：使用无影灯，减少光线在洁净棚内的反射和散射，保证操作人员视线清晰。

静电防护：采取适当的防静电措施，防止静电引起的尘埃吸附。

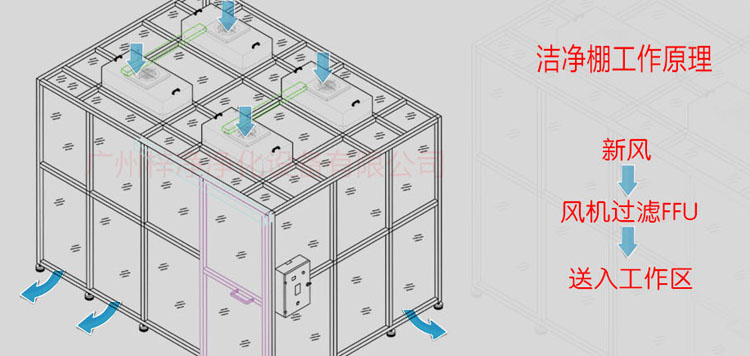

二、百级洁净棚工作原理
风机从FFU顶部将空气吸入,经初效过滤器，高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45m/s±20%的风速匀速送出到洁净棚内。使洁净空气气流呈垂直单向流,从而保证了工作区内所要求的洁净度。

三、百级层流罩的设计特点原则
1、百级层流罩的整体设计思想为采用模块化设计，各单元单独组成，可设备化进行安装和调试。

2、百级层流罩在过滤器的安装形式与密封方面，液槽密封式高效过滤器的安装结构，可从技术上保证过滤器下游无泄漏的空气污染，易于安装和更换。

3、风机箱采用外转子直联风机，易于安装与检修。在回风口可设置板式中效过滤，同时安装压差计，必要时方便更换。
4、静压箱部分，由于此处为正压结构，对吊顶内的密封要求不是非常高，故可简化对结构的要求。

5、照明采用泪珠式灯具，维修及更换具有通用性。

6、均流及送风面板，采用好进技术的进口高分子均流膜，具有阻力低，气流均匀及高透光性，可方便的进行清洁处理与安装。
A、可应用于制药、微生物研究和科学实验等场所专用的局部净化设备,它提供一种垂直单向气流，部分洁净空气在工作区循环，部分排出至附近区域，使工作区产生负压，防止交叉污染，用于保证工作区的高洁净度环境。

B、在设备中进行粉尘、试剂称量、分装，可以控制粉尘、试剂外溢、上扬，防止粉尘、试剂对人体的吸入危害，还避免粉尘、试剂的交叉污染，保护外界环境及室内人员的安全。洁净层流罩是将空气以一定地风速通过高效过滤器后，形成均流层，使洁净空气呈垂直单向流，从而保证了工作区内达到工艺要求的洁净度。

百级洁净层流罩是在低洁净度环境下，创造局部高洁净度环境的装置，可使局部工作环境达到百级，可独立形成回风系统或与管道系统连接，净化面积灵活，配置低噪音离心风机及减震装置，安装为悬吊或支架支撑形式，箱体采用优质304不锈钢，结构坚固，电器系统安全可靠，百级洁净层流罩广泛应用于电子、医药、科技、生物工程等领域，是在低净化区域中达到高净化级别要求的理想设备。

百级层流罩应用于精密电子装置操作间及制药车间安全洗烘灌封流水线、抗生素瓶洗烘灌封流水线，口服液瓶洗烘灌封流水线，大输液生产线上的洁净送风处理等环境广泛使用。

四、百级层流罩工作原理
百级层流罩采用垂直单向流的气流形式，送风先要通过初效过滤器进行预过滤，将气流中的大颗粒粉尘粒子处理掉。经过预处理后的空气，再经过高效过滤器进行二次过滤，以起到充分保护高效过滤器的作用。在离心风机提供的压力下，通过高效过滤器，使之达到洁净要求。所有气流均经过高效过滤器处理，所以送风，排风均不带残余粉尘，避免了二次污染。由于在工作区域形成稳定的单向流，起到保护外部环境的作用。

总结
百级洁净棚和百级层流罩的设计需要综合考虑多方面的因素，包括气流组织、过滤系统、密封性能、温湿度控制等。只有严格按照设计原则进行，才能确保洁净度和层流效果，满足高洁净度环境的要求。
